QL-100型大量程全自动指示表检定仪是检定百分表、千分表的专用仪器。
基本功能：仪器按照《JJG 34-2008 指示表（指针式、数显式）》、《GB/T 18761-2007 电子数显指示表》、《JJG 35-2006 杠杆表》、《JJF 1102-2003 内径表校准规范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 机械式比较仪》和《JJG 118-2010扭簧式比较仪》等国家标准、计量检定规程和校准规范，检定、校准百分表、千分表、内径百分表、内径千分表、杠杆百分表、杠杆千分表、大量程百分表及各种数显表。精度符合国家检定规程：JJG201-2008《指示类量具检定仪》的要求。
扩展功能：检定英制表、扭簧比较仪、机械式比较仪。
二、基本结构

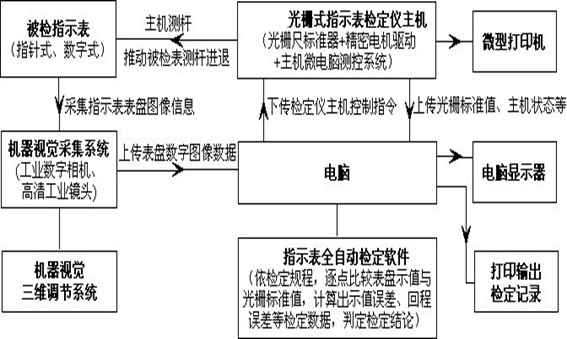

QL-100型大量程全自动指示表检定仪是集光、机、电、仪、软件于一体的高科技测控系统。主要由进口精密计量光栅尺、电机驱动控制机构、机械传动机构、高速工业照相机、电脑及专用软件组成。精密计量光栅尺为标准器，给系统提供高精度位移值。机械传动机构驱动仪器测头进、退移动。主机微电脑测控系统接收光栅信号，并将其放大、细分，转化成数字量；控制机械传动机构运动；跟电脑通讯，接受指令、上传数据。高速工业照相机由电脑控制，拍摄指示表图像，并将图像信息上传电脑。电脑在专用软件控制下是系统的控制中心。
序号 | 名称 | 数量 |
1 | QL-100型大量程全自动指示表检定仪主机（兼有全自动、数控检定功能） | 1台 |
2 | φ8百分表千分表快速夹具 | 1套 |
3 | 表径为￠4－￠28mm的内径表夹具 | 1套 |
4 | ￠4、￠6、￠8mm的杠杆表夹具 | 1套 |
5 | CCD高速智能自动变焦照相机 | 1个 |
6 | 照相机支架及三维调节装置 | 1套 |
7 | LED漫反射无影可调专用光源 | 1套 |
8 | 联想/或长城品牌电脑 | 1套 |
9 | 激光打印机 | 1台 |
10 | 专用小键盘 | 1只 |
11 | 相机用USB2.0高速数据线 | 1根 |
12 | 检定仪用USB2.0高速数据线 | 1根 |
13 | 电源线 | 1根 |
14 | 2A保险丝管 | 2粒 |
15 | QL-100型大量程全自动指示表检定仪专用软件包光盘（兼有全自动、数控检定功能） | 1张 |
16 | 说明书 | 1份 |
17 | 合格证 | 1张 |
18 | 耐震包装箱 | 1个 |
三、主要技术参数
3.1 工作摸式：光栅全自动；
3.2 测量范围：0-100mm
3.3 显示分辨力：0.1μm；
3.4 重复性：0.1μm；
3.5 读表精度：优于0.1分格；
3.6 示值误差：10mm内≤1.5μm，50mm内≤2.5μm，100mm内≤5.0μm；
3.7 回程误差：0-50mm内≤0.4μm，50-100mm内≤0.5μm；
3.8 检定速度：0.3秒/点（可调）；
3.9 接口方式：直接USB2.0全速接口；
3.10 电源电压：交流220V±10%、50Hz；
3.11 外形尺寸：675mm×230mm×450mm
3.12 整机重量：35KG
选配件
1. 量具测力仪：MPE：±2%
2. 半圆块
3. 带筋平台
4. 刚性表架
5. 外径千分尺
6. 表面粗糙度比较样块 MPE:+12%－ -17&
7. 工具显微镜
QL-100型大量程全自动指示表检定仪进行检测工作时，照相机镜头面对指示表表面，指示表表面图像显示在电脑显示器上，调整指示表自动对零。鼠标点击检测图标，检测工作开始。光栅位移值自动置零，精密电机驱动机构推动指示表前进。标准位移由光栅尺指示，照相机不断拍摄指示表图像，并将图像上传电脑。电脑快速对光栅尺示值、指示表图像信号分析处理，计算出指示表检定点的误差。正行程逐点检测到终点后，指示表再前进10个分度，然后转向反行程逐点检测，直到零点，整个检测工作完成。指示表所有检定点的误差存储在电脑。电脑根据检定规程对所有检定点的误差分析处理，计算出检定规程要求的各项误差，生成检定报表。检定记录、报表显示在电脑显示器上，也可以存储、查询、打印。
仪器随机配置二套应用软件：《QL-100型大量程全自动指示表检定仪软件》、《QL-100型大量程全自动指示表检定仪软件》，二套应用软件独立运行，又可随时切换。
QL-100型大量程全自动指示表检定仪软件控制仪器执行全自动检定功能、数据管理功能。
QL-100型大量程全自动指示表检定仪控制执行数控检定功能、数据管理功能、本机检定驱动功能。
4.2.1 按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和（0-100）mm内各种规格的大量程百分表。
4.2.2 全自动检定各种规格的指针式指示表、数显式指示表和英制表。
4.2.3 全自动检定扭簧比较仪、机械式比较仪。
4.2.4 ★自动对零功能：仪器自动寻找到被检指示表表盘零位刻线，推动指示表指针对准零位，不需人工转动表盘对零。
4.2.5 ★自动调焦功能：自动调节照相机焦距，得到最清晰的被检指示表表盘及指针图像，不需人工调节照相机焦距。
4.2.6 全自动检表过程中，检定仪推动指示表测杆自动进退；机器视觉系统自动跟 踪识别指示表各个示值读数；自动跟光栅测量的标准位移相比较，得出指示 表的各检定点示值误差。
4.2.7 在检定过程中，具有超差提示功能；
4.2.8 被检指示表图象、光栅尺标准值、当前被检点位置及误差实时显示于电脑屏幕，界面布局匀称，视觉效果清晰、舒适。
4.2.9 指示表各种类型、量程、测量间隔，按照检定规程设置，自动对应在下拉菜单，使用十分方便。
4.2.10 特殊量程、测量间隔，开有手工输入窗口。
4.2.11 按照相应的指示表检定规程自动处理检定数据。可显示、打印、存储各项记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种误差，以及根据规程判定的检定结果。
4.2.12 按指示表类型、编号、检定员、检定日期等条件查询和管理检定记录。 在检定错误时能删除错误的检定报告。
4.2.13 可以修改保存的记录和数据；
4.2.14 具有双重备份和还原数据库功能。
4.2.15 检定记录可输出到Excel文档，可自动生成Word格式的检定证书。
4.2.16 批量打印、导出检定记录；可批量打印、导出检定证书。
4.2.17★兼有数控指示表检定仪的全部功能，可选择数控方式检定各种表盘或刻度线有明显污损的指示表。数控方式检定内径表比全自动方式更加方便快捷
4.2.18★ 内置独特的本机计量检定功能。对本仪器计量检定时，可控制测杆自动定值前进与后退、自动精确定位，无须人工费力反复地旋转手轮控制进退和定位。操作极为方便、快捷。校正功能对用户开放，用户可以自己校准设备
4.2.19可根据客户特殊要求，定制检定记录和检定证书格式。
4.2.20可根据客户特殊要求，定制专用夹具。
4.2.21可根据客户特殊要求，定制校准标准。
报表有指示表详细报表、指示表误差综合报表二种。详细报表又分带曲线图表和无曲线图表的报表二种。
４.3.１ 指示表详细报表（A4幅面）
该报表包含检定规程所要求检定的全部项目、被检表编号、属性、量程、检定结论、检定员、检定日期、检定单位和送检单位。受检点误差自动录入，其它项目有下拉选择框点勾录入。
４.3.２ 指示表综合误差报表（A4幅面，一页5只指示表报表）
该报表包含被检表编号、属性、量程、检定步距、误差最大值及位置、误差最小值及位置、示值误差、回程误差及位置、相邻误差、任意段示值误差、检定结论、检定员和检定日期。
系统建有专用数据库，检测数据、报表存储入数据库，可随时查询、导出、打印。还有数据库备份及恢复功能。
数据库可以按日期、被检表类型、被检表编号、检定员等条件查询。
五、仪器特点
检测速度是这种仪器追求的重要目标之一。全自动就是要快。10mm百分表后续检定68秒；首次检定105秒即可完成。
速度快的原因：
(１)主机内的微型计算机
我们采用先进的32位微处理器（CPU），手机中也广泛采用32位微处理器。32位微处理器的工作频率72 MHz,一次数据交换4字节(32位)。其他同类产品采用的是8位微处理器，8位机的工作频率不超过12MHz,一次数据交换1字节(8位)。运算控制速度差异就很大。
(２)主机跟电脑的数据通讯方式
我们采用的直接USB2.0全速接口方式，传输速率12MB。其他同类产品有仍采用RS232方式，或者采用RS232转换成USB方式，传输速率不超过125KB， RS232的速率终究是瓶颈，速度是快不起来的。现在新品主流的电脑已没有RS232接口了。
仪器有两种检测方式：全自动方式 和 数控（半自动）方式。
5．２.１ 全自动方式：
仪器测量头推动仪表测头，使仪表指针移动，照相机拍摄指针的位置，软件计算出对应的误差。
5.２.２．数控方式：
仪器拥有数控指示表检定仪独有的数控驱动方式和其它一切优良特性。
数控方式有如下功用：
(１)检定表盘或刻度线有明显污损的指示表；
(２)检定检测点很少、但装夹较麻烦的内径表。数控方式用来检测内径表比全自动方式方便、快捷。因为内径表检测点很少（6-16个点），采用全自动方式检测，还要增加照相机对焦距、调节图象清晰的工作，由此而增加的时间，比数控方式检测所用时间多很多。
(３)用于检查指针卡针、跳动情况；
(４)对本仪器计量检定时使用。
数控定值移动的距离和方向可以任意设定，最小值0.1mm，最大值100mm。
对本仪器计量检定时，用数控定值移动方式很方便的使测量头移动预定的距离，操作时由电脑控制，人员跟仪器不直接触，稳定性可靠性很高。其他厂家只能用手工旋转手轮移动距离。手工定位准确性是难以达到0.1um精度的。
只有我们的仪器上是可以不设手轮的。其他厂家都只能设置手轮。
仪器结构充分考虑实用、方便。
5.３.１ 操作空间大
照相机采用长焦距变焦镜头，镜头跟被检指示表间距离可达200mm，操作空间宽畅，更换指示表时绝不会碰及镜头，就不需移动照相机。检测相同规格的指示表时大大减少了调节操作时间。
5.３.２. 导轨
传动系统采用密布交叉滚子导轨，使系统能承受很高的径向力，耐振动冲击，确保光栅尺系统结构稳定可靠，。
测量头左边工作导轨长达240 mm，为同类产品中最长，完全满足大规格内径表检测。
5.3.3对环境适应能力强
独到的软件技术对图像信息进行特别处理，滤除杂散信息、增强表盘及指针信息强度，使图像识别能力得到很大提高。在光线暗淡环境下的识别能力高于人的目力。
5.３.４ 大口径LED漫反射无影可调专用光源
光源光环直径100 mm。漫反射无影保证了各种直径的球面指示表图像上无光源图像。设有专用开关，亮度可以连续调节，跟照相机镜头固定连接。
5.3.5 照相机立竿水平移动道轨上方全封闭，极大减少灰尘在移动道轨上的积聚。道轨移动手轮设置在右边，操作方便合理。
5.3.6 仪器基座采用合金铝板，工作导轨底座采用铸铁。既使整机重量大为减轻，又确保工作导轨的稳定性能。
5.3.7 ★电器控制箱隐蔽的设置在合金铝板下面，跟光栅尺在空间上完全隔离，完全避免了电子元件温度升高对光栅尺的影响。同时增大了基座上面利用空间。
